Parte dois. Introdução dos equipamentos

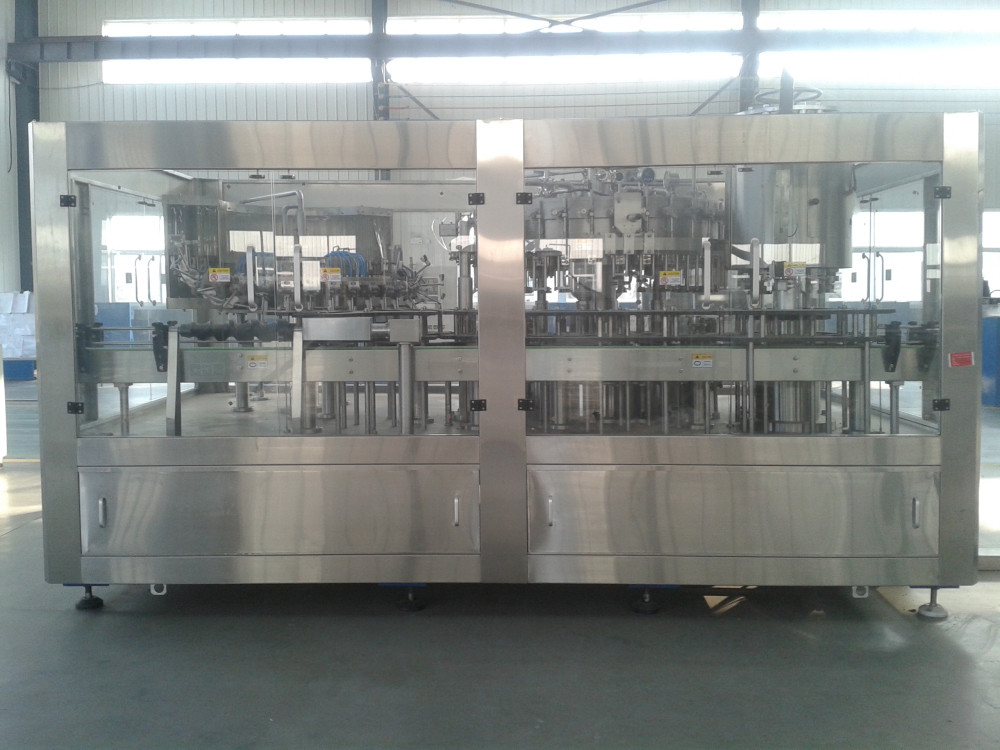

Lavagem de GD-CGFB16/16/6Bottle, enchimento, máquina tampando da unidade 3-1

Um. Introdução de produto
GD-CGFB16/16/6 o tipo máquina tampando de enchimento da unidade 3-1 da lavagem de garrafa da cerveja é uns 3 tampando de enchimento de lavagem em 1 máquina projetada combinada com a situação real em nosso país após a introdução e a absorção. Adota o engarrafamento e a técnica tampando da tecnologia de Alemanha. Foi usado especialmente para encher a cerveja.
Adota o princípio de enchimento isobaric e a válvula de enchimento adota a válvula mecânica da elevada precisão. Tem vantagens da velocidade de enchimento rápida, elevada precisão no nível líquido. Adote o sistema do controlo automático de Siemens, realizando o trinity das máquinas, e controle a lavagem, o enchimento e o processo tampando e realize que começa somente ao enchimento quando há uma garrafa, se não não parará de encher-se e nenhuma garrafa quebrada. O processo do enchimento está mais limpo e puro devido a ele é duas vezes vacuumization das garrafas, e mais estável devido à operação de enchimento isobaric. Usando a bomba de vácuo e o CO2 que preparam a pressão realizar um segundo vácuo, não assegure nenhuns ar e bactéria na garrafa, garanta o tempo de enchimento da qualidade e da qualidade da garantia. As cintas de enchimento do cilindro usam a caixa da sem-fim-engrenagem que vai para cima e para baixo satisfazer garrafas da altura diferente. Os interruptores de flutuador no cilindro de enchimento asseguram uma entrada líquida lisa. Consequentemente, esta máquina é a melhor escolha ideal para fábricas da cerveja ou da bebida.
Dois. Característica da tecnologia

• Adota a válvula mecânica da elevada precisão, tem vantagens da velocidade de enchimento rápida, elevada precisão no nível líquido.
• Cilindro de enchimento selado feito de 304 de aço inoxidável e do ajuste automático do nível líquido para realizar o enchimento isobaric.
• Tem a função da limpeza do CIP, controle da tela tocante, a máquina inteira é protegido pela porta inoxidável.
• Adote o vacuumization e o CO2 que preparam o principal da pressão, a seguir prepare a pressão por uma segunda vez certificar-se da qualidade de enchimento.
• A altura da máquina tampando de enchimento de lavagem é ajustável encher tipos diferentes de garrafas de cerveja dentro do espaço do projeto.

• A transmissão principal adota uma combinação da transmissão de roda-tipo correia e engrenagem em forma de caixa, eficiência elevada e de baixo nível de ruído.
• A transmissão principal adota o regulamento stepless da velocidade. A máquina adota o controle de computador industrial do PLC de SIMENS.
• Quando há garrafas, encher-se-á. Se não, não.
• Há dois tipos do sistema de controlo, manual e automático. Ao usar o sistema manual, se não há nenhum cerveja ou tampão, a máquina pode alarmar-se automaticamente. Ao usar o sistema automático, pode automaticamente ajustar se você ajusta a exigência.

Três. Princípio de funcionamento
Há seis porções principais desta máquina:
1. sistema do transporte 6.Pipe da tabela 5.Bottle da máquina 4.Working do rinser 2.Filler 3.Capping da garrafa/tubulação líquida do transporte
Processo de trabalho
A garrafa enviada na máquina pela correia transportadora dividida no intervalo fixo na máquina pela roda estrelada, grampo da garrafa retorno a garrafa e lavagem do revestimento, a seguir enviará na roda estrelada da máquina de engarrafamento. A garrafa localizará na válvula de enchimento abaixo pelo movimento da ascensão do dispositivo. Em processo de giratório, as garrafas serão passadas ao procedimento dois do vácuo e da preparação do CO2, e estejam então no trabalho do enchimento.
Após o enchimento, queda da base da garrafa fora, certo guiando para cima, a garrafa foi enviada para transmitir a roda estrelada, e enviada então na roda estrelada tampando da máquina e posta sob o moldador do atuador da glândula. Os tampões de coroa são postos no funil na parte superior da máquina. A tampa de coroa passa o funil no armazenamento em um misturador e enviado então à cabeça do atuador da glândula, e moulder então pressionará abaixo automaticamente para terminar o trabalho tampando. Após tampar, a roda da garrafa-para fora transferirá a glândula - garrafas terminadas à correia transportadora de garrafa. Todo o trabalho é terminado.


Garrafa que enxágua a parte: 16 bocais
Esta parte é composta do dispositivo de levantamento, do dispositivo de transmissão principal, do quadro fixo, do dispositivo da braçadeira, do distribuidor, e de cames abertas da braçadeira e sobre as cames etc. da volta.
O dispositivo de levantamento é usado para ajustar a altura das tabelas giratórias e das braçadeiras da máquina para adaptar-se à altura da garrafa. Seu poder vem da alavanca de levantamento. A alavanca gerencie a rotação do parafuso da movimentação para realizar o elevador das tabelas giratórias.
Quando a braçadeira gerencie à roda estrelada com tabela de gerencio, engarrafe no meio da braçadeira, fim aberto da came da braçadeira a garra do grampo e grampeie o gargalo com a braçadeira de gerencio. Quando as tabelas giratórias a girar, partes da braçadeira girarão com a came excedente da volta, as cames do guia gerenciem ao redor sobre a came da volta e lançam o gargalo a 180 graus até que a boca da garrafa for superior para baixo e enfrentar diretamente o bocal de pulverizador, a seguir a agua potável nos pulverizadores do bocal de pulverizador e lavam o interior da garrafa, drenam-no, gerenciem-no 180 graus para baixo e saem-no então da roda estrelada.


Roda estrelada de pulverização da válvula do prendedor

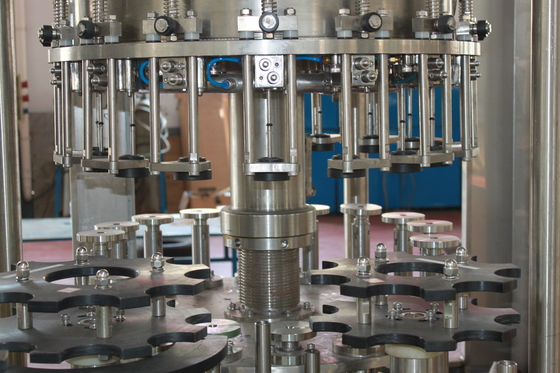

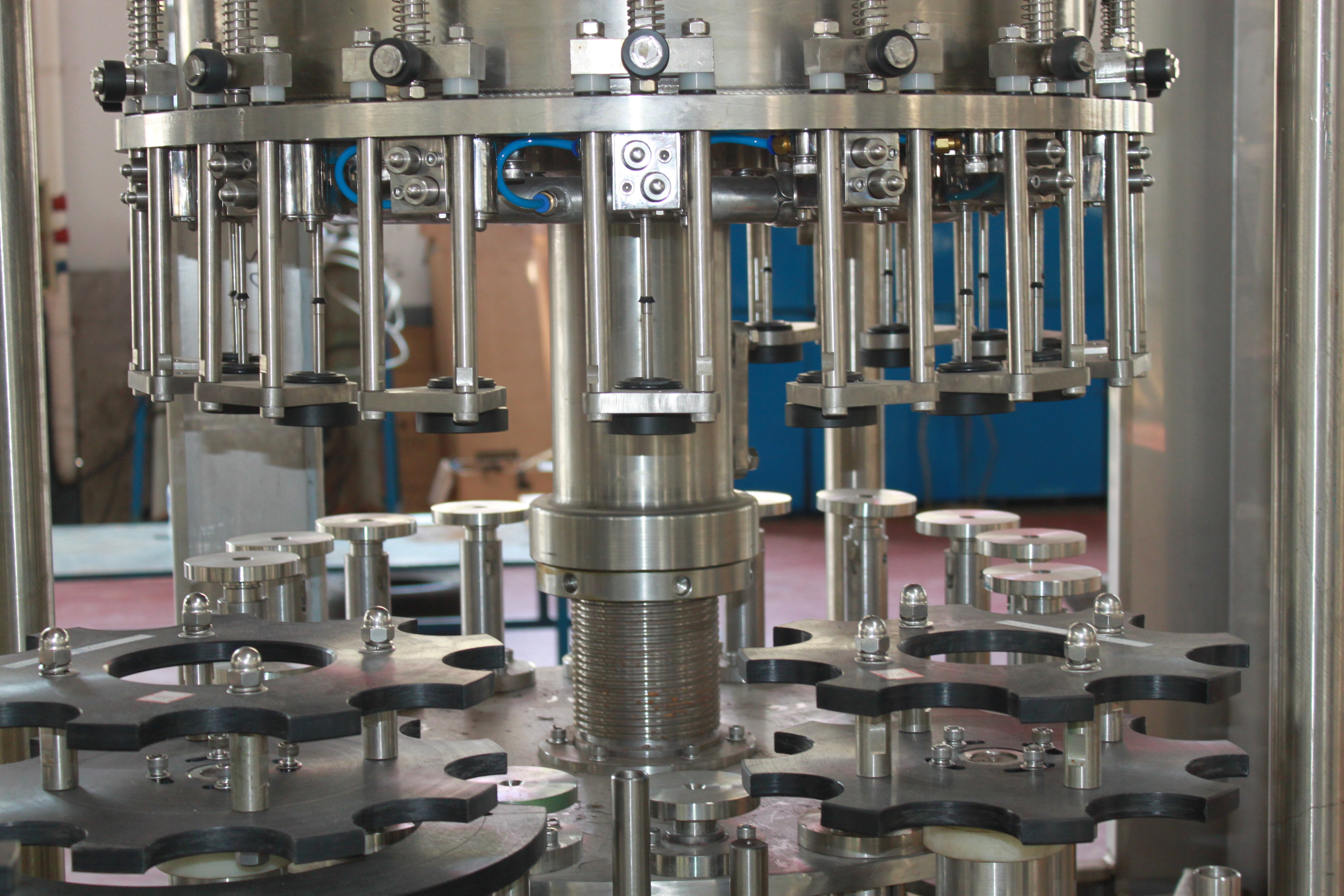

Parte de enchimento: 16 bocais
A parte de enchimento é composta da tubulação líquida principal, da base do rolamento do cilindro de gerencio, do laço do fulcro do cilindro do enchimento, do tanque da cerveja, da válvula de enchimento, da tubulação do cilindro do enchimento, do dispositivo do laço de controle, do dispositivo de ascensão, do distribuidor, da altura que ajustam o controle, do braço de estimulação da bolha, do sistema do vácuo, etc.
a. O primeiro Vacuumize
Abra a haste de válvula do vácuo, na garrafa e nos canais do vácuo que formam uma estrada. O ar na garrafa será descarregado da garrafa através deste canal, na garrafa formará um vácuo. Após o alcance o tempo fixo, válvula de vácuo fechada, será terminado então.
b. Injeção do CO2
Abra a válvula de enchimento, um caminho é formado entre a garrafa e o canal do gás. O CO2 que enche-se na garrafa através deste canal até a pressão do CO2 em iguais do tanque do vinho à pressão do tanque da cerveja.
c. Segundo vacuumizing
Após a injeção do CO2 nas garrafas, pouco ar será concentrado na parte superior do pescoço da garrafa. Segundo vacuumizing, esta parte do ar de descanso será removida e para gerar um estado do leve-vácuo, que seja melhor para o trabalho do enchimento.
d. Enchimento da cerveja
Abra a válvula líquida e formam o caminho entre a garrafa e o tanque da cerveja, o material alimentará na garrafa deste canal, ao mesmo tempo, o CO2 no retorno da garrafa de volta ao tanque da cerveja na mesma velocidade através da tubulação do ar-para trás. CO2 comprimido no material do selo da garrafa a continuar a correr até o material na garrafa que aumenta sobre a tubulação do ar-para trás e a formar o equilíbrio da pressão
e. Válvula próxima
Depois que o suporte de enchimento do revestimento da garrafa por muitos tempos, fim as válvulas do licor e válvulas de enchimento do ar, eliminou o canal entre o tanque do vinho e a garrafa.
f. Descarga do ar
Abra as válvulas de descarga e forme um caminho entre a garrafa e o ar. A pressão na garrafa liberar-se-á através deste canal e não termina a liberação até que a garrafa separe das peças de enchimento.
g. Líquido restante do sopro
Quando as peças de enchimento localizam entre a garrafa-para fora e garrafa-na roda estrelada, abra as válvulas de enchimento do CO2 e feche-as após o alcance o tempo fixo. De modo que o CO2 na garrafa funda o líquido restante.

O dispositivo da válvula de enchimento da válvula de solenoide da válvula da abertura
(FESTO)
Parte tampando: 6 cabeças
A máquina tampando é composta do suporte do tampão, tampando a parte superior slideway, tampando, parte mais inferior tampando, elevando a parte e anti-circundando a coluna.
Para cima e para baixo o movimento do bocal tampando é conduzido pela came tampando, que é fixa. Os tampões de coroa estão enviando ao tampão slideway por um misturador no recipiente do tampão, e deslizado então ao molde tampando do bocal tampando. O bocal tampando é conduzido pelo poder e pelo movimento no círculo. O bocal tampando moveria o upword e para baixo a uma vez em cada círculo de tampar. A came, estabelece-se na peça fixa superior da máquina tampando, controla o movimento ascendente e descendente do bocal tampando.
Depois que a garrafa é transmitida da máquina de enchimento, os bocais tampando estiveram alimentados com um tampão de garrafa. Tampar provê de bocal movimentos para baixo a garrafa sob a plataforma tampando conduzida pelo guideway da came, então o tampão de garrafa com o auxílio do anel de umedecimento.

Tampa a válvula tampando do sistema de controlo

Tampa a tubulação dos tampões do unscrambler

Cinco. Dados da tecnologia
cabeças de lavagem: 16
cabeças de enchimento: 16
cabeças tampando: 6

capacidade: 1000-2000BPH (realize um segundo vácuo)
tipo da garrafa: altura: 150~ 300mm
gargalo: ① 85mm do ① 50~
consumo do ar: 0. 2m3/min (0. 4~0.6Mpa)
Consumo_do CO₂: 160g/l00L
consumo de água: bomba de vácuo 0. 20m3/h
lavando 0. 8m3/h
Volume: 3.43KW
motor principal 1.8KW
motor 0 .18KW do funil
motor da bomba de vácuo 0,75 quilowatts
motor de lavagem 0.35KW da bomba
motor de borbulhagem 0.35KW
Dimensões: 2000×1830×2200 (L×W×H)
N.W.: 2800Kg
