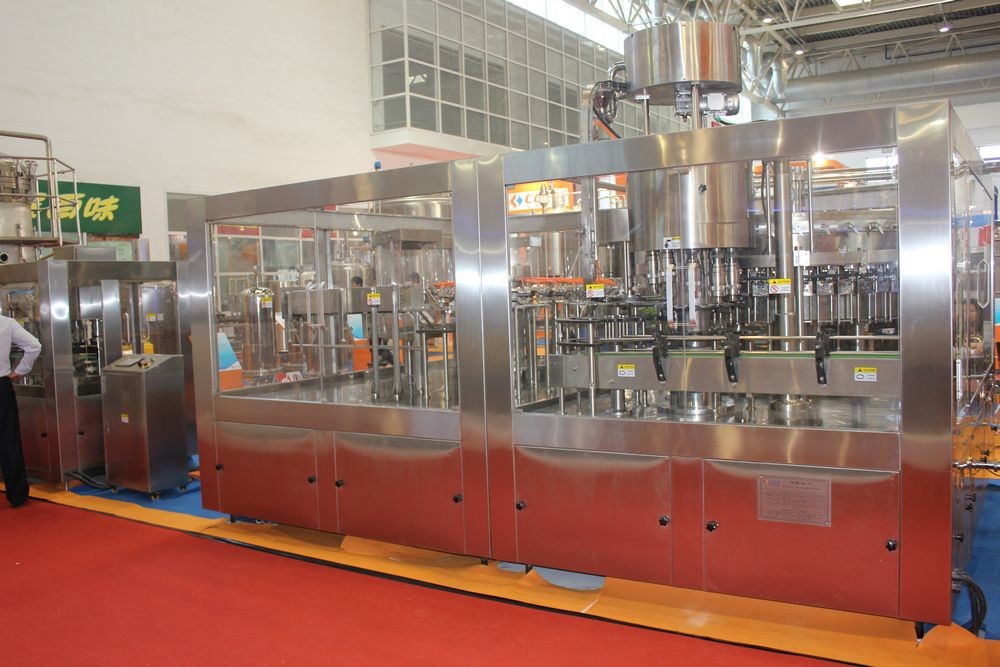

Linha de produção elétrica velocidade ajustável da cervejaria com o painel de controle do PLC

Especificação da tecnologia

cabeças de lavagem: 1 6

cabeças de enchimento: 1 6

cabeças tampando: 6

capacidade: 2000-3000BPH (realize um segundo vácuo)

tipo da garrafa: altura: 150~ 300mm

gargalo: ① 85mm do ① 50~

consumo do ar: 0. 2m3/min (0. 4~0.6Mpa)

CO2consumption: 160g/l00L

consumo de água: bomba de vácuo 0. 20m3/h

lavando 0. 8m3/h

Volume: 4.22KW

motor principal 2.2KW

motor 0 .18KW do funil

motor da bomba de vácuo 1,1 quilowatts

motor de lavagem 0.37KW da bomba

motor de borbulhagem 0.37KW

Dimensões: 2200×1830×2750 (L×W×H)

N.W.: 3000Kg

O pasteurizador do túnel é amplamente utilizado na fábrica da cerveja esterilizar a cerveja com a garrafa ou as latas. É chamado igualmente tipo de pulverização máquina de aquecimento/refrigerando da garrafa da água. Diferente do tipo diretamente de aquecimento máquina instantânea da esterilização, este pasteurizador do túnel da série poderia esterilizar o produto líquido junto com seu pacote (a garrafa de vidro ou a garrafa do ANIMAL DE ESTIMAÇÃO ou podem). Pode matar todas as bactérias que possível existe no produto ou no pacote líquido. O produto líquido e seu pacote são aquecidos a esterilizar a temperatura, mantêm esta temperatura por algum tempo, e deixam cair então a temperatura a temperatura circunvizinha pulverizando a água fresca no pacote.

Princípio de funcionamento 2

Este pasteurizador do túnel consiste principalmente em três seções: seção da seção do aquecimento, da seção da temperatura constante e refrigerar. O transporte da entrada da garrafa transfere garrafas completas na correia da malha do transporte da entrada da garrafa. Todas as garrafas na máquina são arranjadas em ordem e passam através de três seções um por um, e conseguem exigências da tecnologia de processamento. Enfim, os transportes da saída da garrafa transferem garrafas a descarregar a corrente. Seguir é descrição aproximadamente três seções.

1 seção do aquecimento de água

Há três tanques de água separados nesta seção. A água é pré-aquecida nestes tanques pelo vapor. A água quente é bombeada em bocais acima da correia da malha pela bomba do pulverizador, e atomizada em garrafas completas. A temperatura em garrafas é levantada gradualmente a fim reduzir a perda de sabor no produto líquido influenciado pela alta temperatura. A água reciclada retorna aos tanques de água.

Seção da temperatura 2 constante (seção da esterilização)

Esta seção está esterilizando a seção, que a temperatura pode obter a 80℃ (você pode ajustar a temperatura de acordo com a procura da esterilização). É igualmente uma seção da temperatura constante. Há um tanque de água, e a água é aquecida a esterilizar a temperatura pelo vapor. A água quente é bombeada aos bocais acima da correia da malha, e atomizada em garrafas completas. Uma temperatura da água dos controles de sistema de controlo da temperatura automaticamente. O princípio de funcionamento deste sistema é regular o caudal do vapor neste tanque com uma válvula pneumática da membrana, na base da diferença da temperatura detectada pelo instrumento de controle da temperatura. Você poderia regular a velocidade infinita reduz-se para mudar velocidade running da correia da malha, a fim mudar o tempo da esterilização.

Observação: Não regule sua velocidade quando a máquina interrompeu.

Seção 3 refrigerando

Esta seção consiste na refrigerar-área morna da água e na refrigerar-área do água da torneira. O tanque de água está sob a área refrigerar de água da torneira. A temperatura em garrafas é deixada cair gradualmente. O água da torneira é bombeado em bocais acima da correia da malha e atomizado em garrafas. Este é procedimento refrigerando final. A água reciclada desta área é aquecida na água morna e bombeada para aquecer a refrigerar-área da água. Este é primeiro procedimento refrigerando.

Operação 3

1) Gire sobre o interruptor mestre para a fonte de alimentação.

2) Gire sobre a válvula da água para adicionar a água em todos os tanques de água. Seja certo alcançar o nível de água especificado. Gire sobre a válvula de ar comprimido.

3) Pressione botões do controle de temperatura para pré-aquecer a água nos tanques.

4) Ajuste a temperatura da esterilização e o alarme da temperatura (temperatura de limite superior e temperatura de mais baixo limite) no controlador de temperatura. Geralmente, você apenas precisa de ajustar a temperatura da esterilização.

5) Gire sobre a válvula de vapor manualmente para pré-aquecer a água no tanque de água na seção refrigerando. A temperatura da água é indicada no termômetro.

6) Quando a temperatura da água alcançar o ponto ajustado (área de exposição do picovolt), comece transportes de /output da entrada da garrafa transferir garrafas completas nesta máquina.

7) Quando você termina esterilizar a operação, você desligará válvulas de vapor e válvulas da fonte de água no início, a seguir para todas as bombas do pulverizador, enfim, transporte de correia da malha da parada e transportes de /output da entrada da garrafa.

4 parâmetros técnicos principais

1. Capacidade total: 2000-3000 bottles/hr
2. Quantidade de área do Temp: grupo 8

(3) tomada final da temperatura a máquina: 20~35℃ (pode ser mudado concordando a situação do cliente)

(4) larguras da correia da malha: 2000mm

poder do total (de 5) dos motores: 18.75kw

Poder do redutor de velocidade no transporte da malha-correia: 1.5kw

Poder do redutor de velocidade no transporte da entrada da garrafa: 0.37kw

Poder do redutor de velocidade no transporte da saída da garrafa: 0.37kw

Poder das bombas centrífugas (8sets): 0.55×8=4.4kw

(5) pesos líquidos da máquina: sobre 3800kg

(6) dimensões totais: 11500×2020×2120mm

5 características do princípio

1 o quadro principalmente é aço estrutural, a superfície é a de aço inoxidável de 304, e o quadro de aço inoxidável de 304, a margem de aço inoxidável do pé é ajustável.

2 zonas de temperatura opcionais

Este equipamento tem 8 zonas de temperatura, clientes pode escolher qualquer da zona de temperatura. Facilite o ajuste e salvar o custo.

3 temperaturas ajustáveis

No painel de controle do PLC, um botão do controle pode controlar uma temperatura de cada zona.

O cliente pode ajustá-lo em toda a temperatura.

4 velocidades ajustáveis.

Equipou-se com o painel de controle do PLC, clientes pode estar a uma velocidade chain ajustada da placa.

5 equipado com o sistema de tratamento waste

BPH: garrafas pela hora
