Parte uma. Lista e cotação do equipamento

1. Descrição do projeto

Produto de Ø: Suco

Nome do projeto de Ø: Produção do suco e linha de enchimento de engarrafamento

O projeto de Ø une-se: Máquina Co. de Gongda, Ltd, Shandong (China)

Garrafa de Ø: 1500ml, 750ml, 300ml para o ANIMAL DE ESTIMAÇÃO

Capacidade de Ø: 6000BPH baseado na garrafa 500ml

2. Lista e cotação do equipamento

Nota

1. Termos de pagamento: 30%T/T após o sinal o contrato, 70% antes da expedição.

2. O preço não inclui o encanamento, transportes. O preço do encanamento e do transporte será confirmado após a confirmação da disposição.

3. Validez da cotação: 30 dias desta data de emissão.

4. Entrega: 60 dias úteis após o recibo do sinal.

Suporte laboral e serviço

1. os produtos da Parte-qualidade são acompanhados com serviços níveis mais alto. O vendedor responderá o comprador dentro de 8 horas após ter recebido a correspondência do comprador. Se o serviço que chega no local do comprador é pedido, o vendedor despachará os técnicos que obterão geralmente ao local do comprador de acordo com o tempo apontado por ambos os partidos.

2. O vendedor deve fornecer o treinamento e a instalação no local do comprador, mas o comprador deve pagar pela acomodação, pelo bilhete de ar, pelo visto e pelo salário do coordenador do vendedor.

3. Garantia de qualidade: 12 meses.

Parte dois. Introdução dos equipamentos

Caldeira do xarope

Este equipamento é um dos equipamentos necessários na indústria da bebida, do alimento e da medicina. Poderia completamente terminar o trabalho tal como a fervura do xarope, fresco e o armazenamento em um corpo.

Premixing o tanque

Este equipamento é uma peça assistente para o suco e a água de mistura. É usado para misturar o xarope e o outro tipo do líquido. É feito de aço inoxidável super. Tem a probabilidade agradável, cofre forte, característica da higiene e assim por diante.

Filtro do xarope

Esta máquina é apropriada para remover a matéria contínua do leite fresco, do xarope, das bebidas e do todo o líquido. Dois filtros podem mudar usando-se; não é necessário parar a máquina porque você muda a rede do filtro, e igualmente é apropriado trabalhar por muito tempo.

Homogenizador

O homogenizador de alta pressão e a bomba reciprocando de alta pressão são poder

transmissão e mecanismo de transtorte material. Força de tesoura forte, impacto e

as cavitações podem ser produzidas sob a influência da alta pressão micronized

os materiais ou as partículas líquidas do líquido-portador.

Pressão 40mpa

Poder 22kw/h

Dimensão 1050*1250*1350mm

N.W 1250kg

Degasser do vácuo

O degasser é um do equipamento necessário na linha de produção do chá do suco de fruto ou do fruto. É usado principalmente desgaseificando o suco homogeneizado sob a circunstância do vácuo e para impedir que o suco esteja oxidado e para prolongar então a vida do escudo do suco.

Capacidade: 3000L/H

Vácuo de trabalho 0.05-0.08mpa

Diâmetro 800*2560mm da dimensão

Poder 5.2kw

N.W 1250kg

Pasteurizador do suco

Adotando a técnica da soldadura da espelho-superfície, poucas sobras líquidas.

Conecte com corrugam a tubulação, reduzem a pressão quente da deformação.

Retorno do líquido o encanamento caso que isso ele não é pasteurizado completamente.

As flanges que conectam as válvulas e os encanamentos de enchimento asséptico são

protegido com vapor.

Controle de tempo real da superfície e da temperatura do líquido.

Capacidade: 3000L/H

Temperatura da entrada do suco: 25℃

Temperatura da tomada do suco: ≤45℃

Pasteurizar a temperatura: 115℃~135℃

Consumo do vapor: 60kg/H

Tamanho da máquina: 800*700*1500mm

Transporte do ar

Características estruturais

carbinet de aço ☉Stainless do ar e canal de sopro do ar.

a placa de deflexão do ☉Inner, espalhou o ar no transporte eficientemente para obter o melhor fluxo de ar.

o ☉The transporta o sistema nenhuma necessidade muita manutenção ou o reparo, o transtorte é terminado automaticamente.

o ☉High transporta a velocidade, constante transporta sem o risco.

operação ☉Safety, operação constante.

Parâmetro principal

volume do ☉Bottle: 200-1500 ml

☉Bottle que transporta o anjo de gerencio: 〈15℃

pescoço do ☉Bottle: ajustável

peças do ☉Main: Ventilador de ar (produto do empreendimento misto, com sistema da filtragem do ar)

Un-aparelho de interferência da garrafa

Introdução:

O un-aparelho de interferência da série de LP é um equipamento de arranjo da garrafa de tecnologia que nivelada internacionalmente avançada do elevador nós desenvolvemos na base da tecnologia introduzida com uma consideração de uma propensão de facilidades de enchimento da bebida doméstica para a produção de alta velocidade.

A máquina do corpo é forma do tambor, com os cavalos ajustáveis no fundo do arredondamento exterior, para ajustar a altura e o nível da máquina. Um tambor giratório interno e exterior é posicionado em volta da dobro-linha rolamentos dentro da máquina do corpo. A parte externa do tambor giratório interno é equipada com o tanque da garrafa, e o interior com elevador equivalente. O distribuidor correspondente da garrafa é equipado igualmente no tambor exterior. Uma guarda-chuva-torre é centrada na máquina. As garrafas são transportadas ao meio da máquina através do elevador em cima dos sinais da ausência da garrafa, caindo da guarda-chuva-torre às franjas. As garrafas são introduzidas no tanque da garrafa por cames no elevador. A circulação da máquina é acompanhada do elevador extremamente. As garrafas de cada elevador no distribuidor serão transportadas no transporte do ar através das rodas estreladas.

Características principais:

1) O cartucho exterior, o cartucho giratório e as peças do contato com garrafas são feitos de S/S SUS304. Os quadros são soldados com aço carbono da qualidade fina, com tratado antiferrugem e pulverizada da superfície.

2) O corpo do cartucho é selado, e mantido com leve pressão positiva impedir a poeira.

3) A parte superior do cartucho é equipada com a tampa removível, fácil manter e limpar.

4) Equipado com o dispositivo defeituoso da rejeção da garrafa. Nenhuma necessidade de parar para limpar em condições usuais. Blocos das garrafas defeituosas maciças na garrafa. O interruptor de testes na máquina alarmará e parará a máquina. Os operadores podem dragá-lo de acordo com sinais.

5) O tanque especialmente projetado da garrafa pode aplicar-se às garrafas das dimensões na diferença pequena, nenhuma necessidade de mudar o tanque a para salvar o investimento. Por exemplo se você quer mudar 600ml com o 500ml com o mesmo diâmetro, simplesmente 30mm mais curtos, você não precisam de mudar o tanque, apenas faça algum ajuste.

6) O meio do cartucho é equipado com a saída para o molde que substitui, fácil para o desmantelamento e limpa do tanque da garrafa.

7) O inferior do cartucho é equipado com a saída da manutenção, fácil para que os operadores contactem a parte inferior da máquina.

8) Equipado com os operadores manuais.

9) Dispositivo da proteção do prefeito.

10) o inspetor do Garrafa-doce é equipado nas rodas estreladas da para fora-alimentação para proteger a máquina.

11) Equipado com o porto de enchimento do óleo para lubrificar as engrenagens, os rolamentos, e as cames.

12) O motor principal é COSTURA.

13) Os componentes bondes principais (inversor da frequência, PLC, fotocélulas e relés) usam produtos de MITSUBISHI OMRON SIEMENS.

14) O sistema pneumático usa produtos de FESTO de Alemanha.

Parâmetro técnico principal:

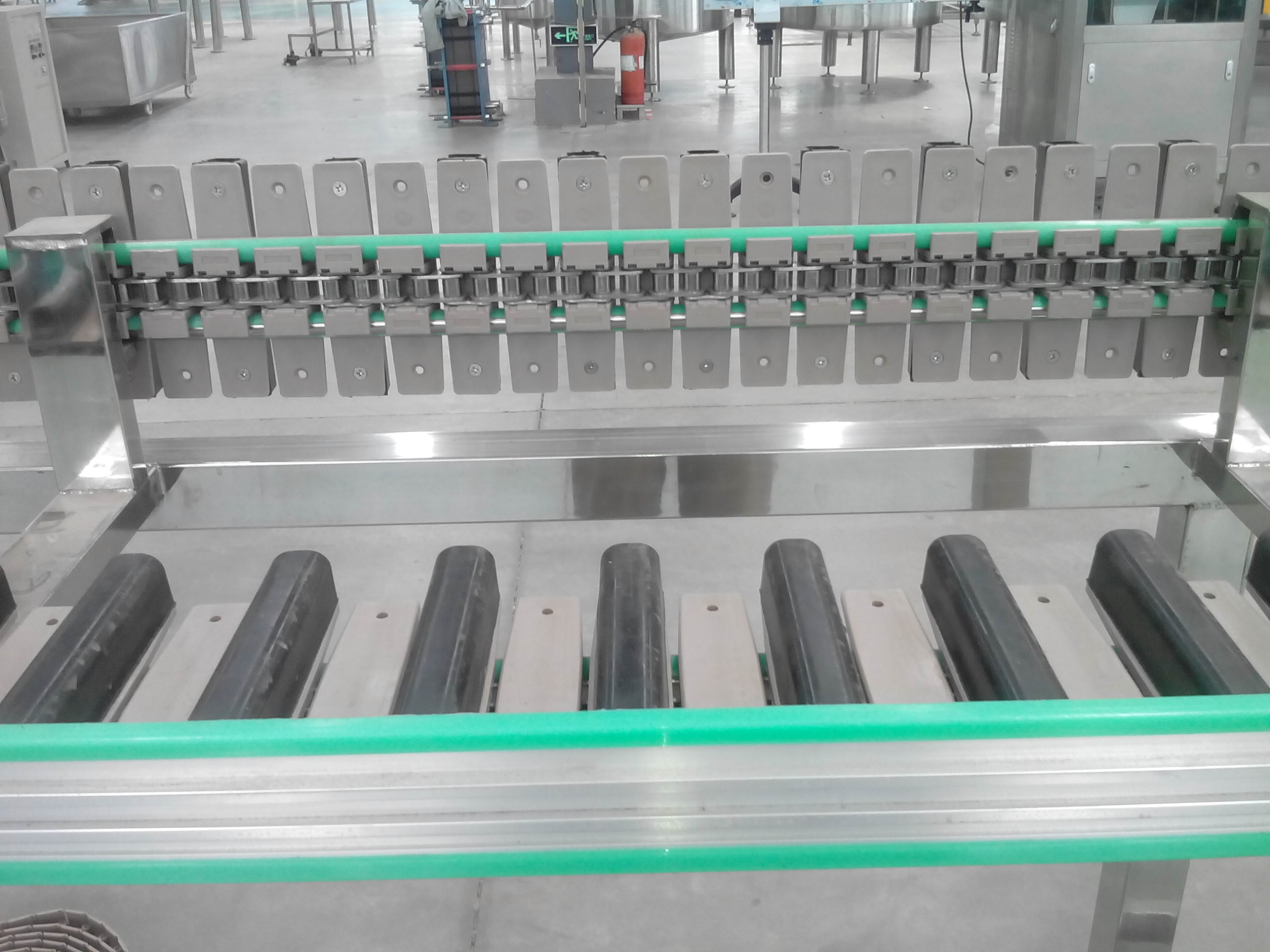

O pasteurizador da garrafa da reviravolta

Esta máquina é uso para a garrafa e a esterilização para o suco, aproximadamente 30~40 segundos do tampão, tempo da esterilização pode ser ajustada de acordo com as peças importadas de utilização chain da procura, quadro adota a produção de aço inoxidável, estende a vida útil. Ele principalmente aplicável ao chá, enchimento quente e tampar da bebida do suco de fruto. O produto depois que enchido e selado pode automaticamente lançar o ° 90, e então horizontalmente a garrafa faz a esterilização perfeita do tampão interna. A máquina adota a movimentação chain, estável e seguro, o corpo sem dano.

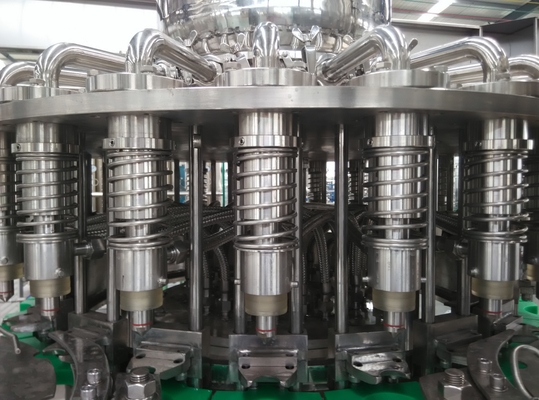

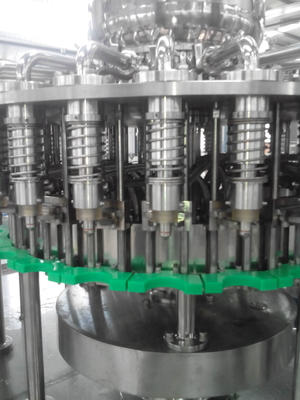

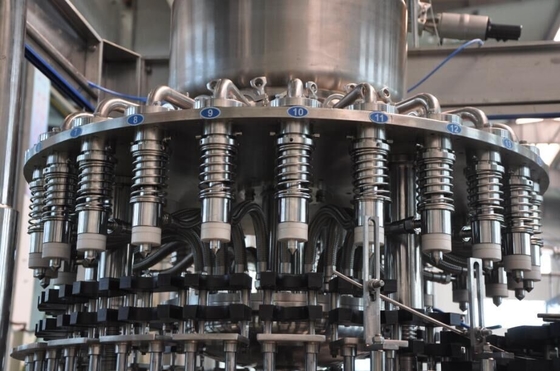

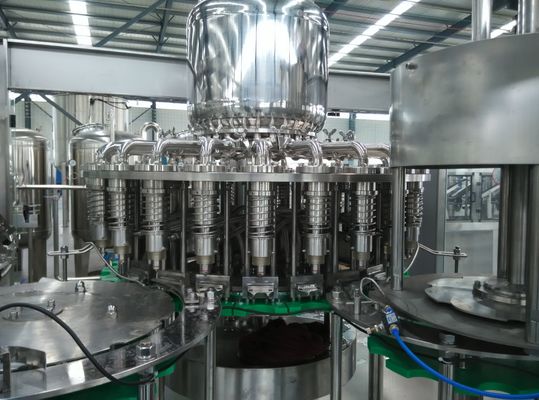

Suco da garrafa do ANIMAL DE ESTIMAÇÃO que enche a máquina do monoblock 3-1

A unidade 3 in-1 da enxaguadela da garrafa do ANIMAL DE ESTIMAÇÃO/encher-se/tampar é um tipo do integrador profissional da máquina de enchimento para a bebida quente do enchimento, tal como o suco, etc. É multifuncional que pode ser usada para o lavagem, o enchimento e tampar. É um tipo do integrador avançado da máquina de enchimento que é inovado depois das exigências do processo de encher a bebida nenhum-carbonatada baseada em importar e em assimilar a tecnologia avançada estrangeira. É aplicado na maior parte no lavagem, no enchimento, e no tampão plástico tampando para a água e o refresco. É a seleção perfeita fábrica a uma grande ou do meio-tamanho da bebida devido a sua configuração razoável, a segurança da operação, a confiança da corrida e a sua manutenção tão conveniente.

As características preliminares

• Há algumas características tais como a conformação compacta, boa forma, operação acolhedor, automaticidade excelente e os pobres trabalham a intensidade.
• Nós adotamos o transporte do ar que damos mamadeira a tecnologia em vez do parafuso de alimentação e da corrente transportadora. Mude facilmente a mudança da garrafa sobre as peças.
• Adota a tecnologia de obstrução do gargalo para transportar garrafas. Não ajusta a altura do equipamento quando o tipo de garrafa é trocado. De acordo com o diâmetro da garrafa, você poderia trocar elementos de nylon correspondentes tais como o guia do deslizador do arco, a roda de polegar etc.
• Aqueles estreitamentos de aço inoxidável da garrafa da lavagem são projetados especialmente e são contínuos e duráveis. Não toca na posição da linha do phialine, a fim evitar a segunda poluição.
• Todas as peças contactadas diretamente com material são adotadas com fase 304 de aço inoxidável do alimento sem ângulo inoperante. Assim podem ser limpados facilmente.

6. A velocidade e o caudal de enchimento alto da massa, a elevada precisão da válvula de enchimento e o controle do nível de líquidos são exatos e sem perda.

Componentes

A máquina completa consiste em 6 porções como seguindo:

• Sistema de lavagem: consiste lavar seletor, bandeja da diversão da água e canal emocionantes.
• Sistema de enchimento: consiste no cilindro hidráulico, na válvula de enchimento, no anel do controle e no cilindro do ar do elevador.

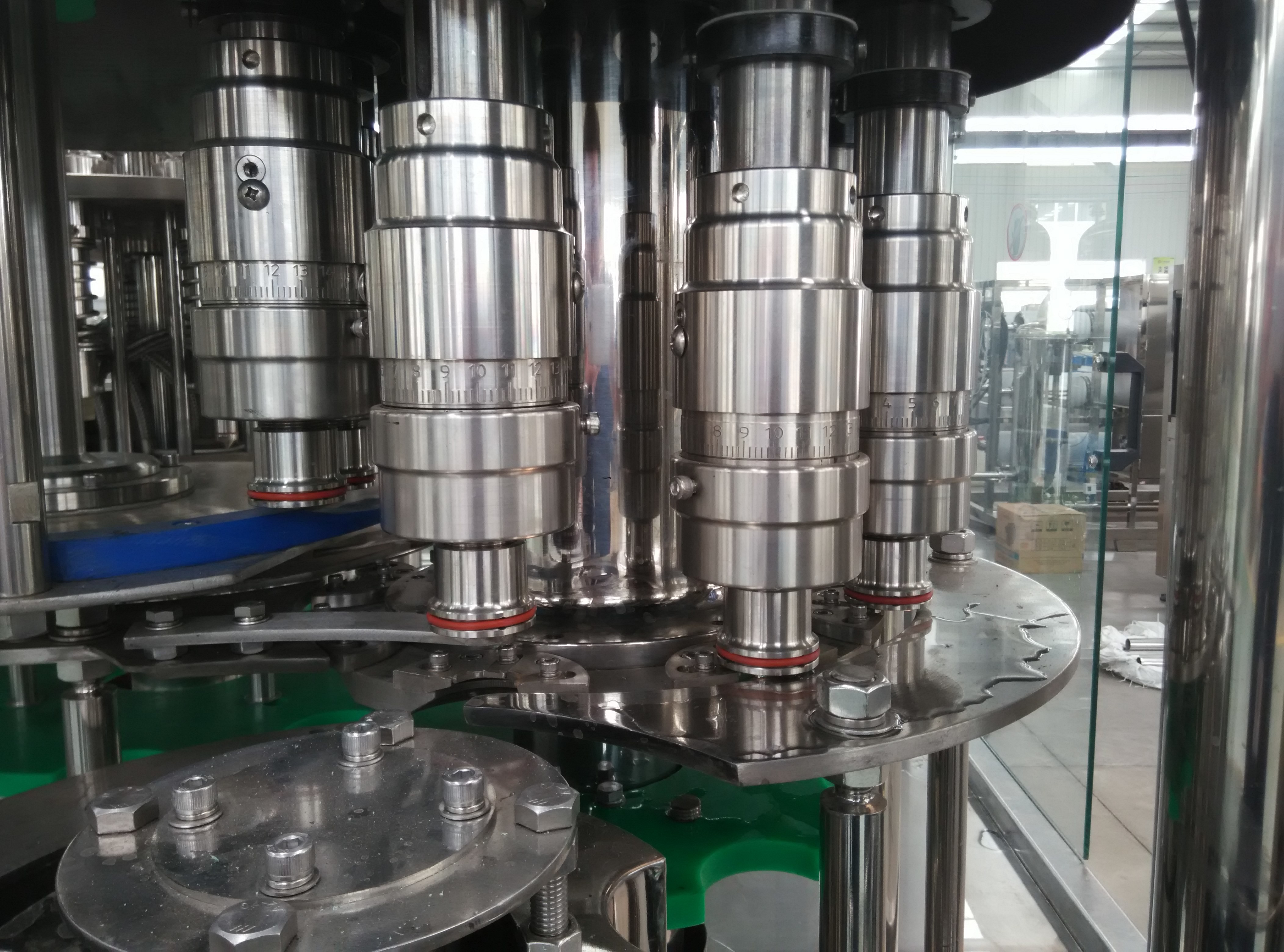

• Sistema tampando: consiste no capsulador do parafuso, no alinhador do tampão e no trilho de guia do deslizamento do tampão
• Sistema de energia: adota o modelo centralizado engrenagem da movimentação, que é consiste em pares do motor principal e da engrenagem.
• Transportando o sistema: consiste na tabela do guia, na roda de polegar e na corrente transportadora.
• Sistema de controlo bonde: adota o controle de velocidade da frequência, o controle do PLC automaticamente e a operação da tela de toques.

Parâmetro principal da tecnologia

Configuração principal para 3 em 1 máquina

1) O material da lavagem e da placa giratória, tabela de máquina é 304 de aço inoxidável.

2) Tela táctil: DIGITAL

3) PLC: MITSUBISH

4) Interruptor da fotocélula e interruptor de proximidade: AUTONICS (Coreia do Sul)

As peças elétricas e as peças pneumáticas usadas nos 3 em 1 máquina são alistadas como segue:

Peças elétricas principais

• contator: SIEMENS
• relé thermo: SIEMENS
• disjuntor: SIEMENS
• relé intermediário: OMRON
• Interruptor da fotocélula e interruptor de proximidade: AUTONICS (Coreia do Sul)
• Inversor da frequência: MITSUBISH
• Componentes pneumáticos principais: AIRTAC

Máquina de etiquetas azul quente

As características

1. O ajuste da lâmina de corte da marca registrada facilmente

2. A roda padrão da sução do vácuo feita do material alto da dureza; adicionar o programa de processamento da dobra pode reduzir a fricção da marca registrada, impede a geração de eletricidade estática

3. A substituição das peças compatíveis trabalha dentro de 10 conclusões rápidas e eficientes dos minutos

4. Usando o disco exatamente manualmente operado e ajuste convenientemente a posição de uma lâmina

5. A roda e a marca registrada padrão da sução do vácuo que cortam as peças usando o material especial mais baixo da abrasão e do aquecimento

6. Quando a mudança do comprimento da marca registrada, botão automático do ajuste puder automaticamente regular a posição de I-MARK

Instrução do equipamento

1. Usando o método de rotulagem rodado

2. Pelo transporte do rolo da etiqueta e para etiquetar para o padrão com os movimentos da roda ao longo de um trilho de guia para etiquetar

3. A etiqueta após a roda da etiqueta, detecção automática I-MARK do sensor

4. Uma vez que confirmado a posição eletrônica do olho, demodulador ajusta automaticamente a velocidade da roda da etiqueta, e então a posição corretamente especificada do corte da etiqueta

5. A etiqueta depois que roda da etiqueta na tesoura para cortar a operação padrão, e cortado então a etiqueta no otário do vácuo

6. Sensor para a detecção da etiqueta do mandril, etiqueta no cilindro plástico, operação da colagem

7. Pelo transporte ao recipiente da fonte da roda estrelada corretamente são arranjados, gelatinizam a etiqueta na área de tabela pela primeira vez, etiquetando, e então confiam no papel síncrono da correia e melhoram a rotulagem.

A descrição do dispositivo

1. Controle: PLC, inversor

2. Dispositivo de segurança

2.1. A parte de condução é fornecida com o dispositivo de proteção da sobrecarga

2.2. Dispositivo da terminação anormal do starwheel da fonte

2.3. Nenhum dispositivo de detecção da fonte da garrafa

2.4. Para o dispositivo de detecção da sobrecarga da garrafa

2.5. A fonte dos cilindros de borracha sem padrão, terminação do dispositivo da operação

Componentes principais

1. Correia transportadora

2. Starwheel da fonte

3. Estação padrão

4. Otário do vácuo

5. Motorista

6. Máquina quente da colagem do derretimento

7. O rolo esparadrapo

8. Correia síncrono

9. Marque o departamento do corte

10. O guia da etiqueta

11. Estrutura

12. Gás e área da lubrificação

13. Bonde

Peças compatíveis

1. Starwheel da fonte

2. Otário do vácuo

3. Hélice de parafuso

4. Roda estrelada rachada

5. O trilho na etiqueta

6. O defletor

7. Guia da engrenagem

8. Correia síncrono

Parâmetros técnicos

Codificador do Inkjet (tipo de Videojet)

Esta máquina é usada para imprimir a data nas garrafas. Tem o inspetor. Quando as garrafas vêm aqui, o inspetor encontrá-la-á, e envia um sinal à impressora, assim que será cópia a data nas garrafas automaticamente. Sua operação é muito conveniente, e a tinta é o tipo normal que pode ser encontrado em toda parte.

Máquina de embalagem do filme plástico

Parâmetros técnicos

Formulário da embalagem: 2×3,3×4,3×5,3x3,4×5,4×6 (de acordo com garrafas)

Poder do trabalho: linha 380V/50Hz da três-fase-cinco

Pressão de funcionamento: 0.6~0.8Mpa

Tamanho da câmara do psiquiatra: L×W×H=2400×650×450 (milímetro)

Velocidade: 12pcs/min

Temperatura de corte de Sealing&: 190℃~230℃

Temperatura do psiquiatra: Material 200℃~280℃: PE

Rolo da largura do filme: Rolo ≤600 da espessura de filme: 0.06~0.12mm

Rolo do diâmetro do filme: ruído do trabalho de ≤450mm: ≤65dB

Poder total: peso do total 30KW: 2500kg

Tamanho da máquina: L×W×H=14340×1100×2100mm

Largura máxima da correia transportadora: 541mm, altura da linha do produto (escala ajustável 150mm)

Características principais

1. O exterior é estojo compacto, excelente e o quadro é novela, detalhe, reparo é fácil. A influência do elétron para filme-alimentar, é calmamente, filme – mudar é rapidamente.

• Usando a selagem isothermal e a faca de corte. A intensidade do selo está refrigerando a faca de corte do sealing& 3 vezes e a vida do uso está acima da selagem refrigerando & da faca de corte 80 vezes. O tempo &cutting de selagem é 0.6s

3. Apresse o regulamento de sistemas de transporte pela variação da frequência, a ação da transmissão é precisa e synchro.

4. A câmara do encolhimento usa o sistema térmico centrífugo da circulação de ar, a configuração é lógica, preservação do calor da isolação térmica, a precisão do termostato é alta e o efeito de embalagem é melhor.

5. Durante o processo de transtorte dianteiro do produto. pode automaticamente agrupar o produto dentro para empacotar, para ganhar o tempo e aumentar a eficiência da embalagem

6. O modelo da ideia de embalador calor-shrinking da médio-velocidade no mercado interno

Peças principais
