50Hz bonde linha de produção da embalagem de 3 fases, garrafa pode máquina do Depalletizer

50Hz bonde linha de produção da embalagem de 3 fases, garrafa pode máquina do Depalletizer

Sumário

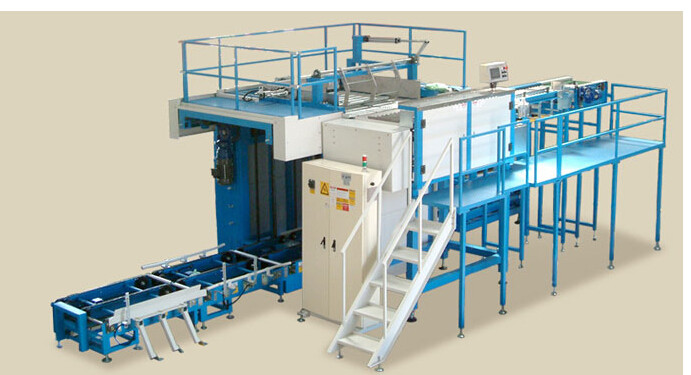

Este depalletizer automático é para as três-partes lata, as dois-partes enlatam ou o descarregamento de garrafa de vidro. As latas vazias (garrafas) são levantadas e empurradas para o transporte da malha, e transportadas então à máquina de lavar slideway da lata ou à máquina de lavar automática por arquivos do transporte. A máquina pelo contrário s do manual pode (garrafa) descarregar-se, que melhora a eficiência da produção, e é um ideal e a máquina necessária para as grandes ou empresas médias e pequeno-feitas sob medida fabrica da produção da bebida.

Parâmetro principal

Capacidade de produção: 3000-5000CPH

Pode datilografar: Ø52- Ø 153

Pode a altura: 39-170mm

A altura da mistura para descarrega: 2800mm

Possa empurrando o tipo: Pneumático

Poder: 2KW

Tamanho: 3500*2600*3800

Peso: 1500kg

Teoria e desempenho

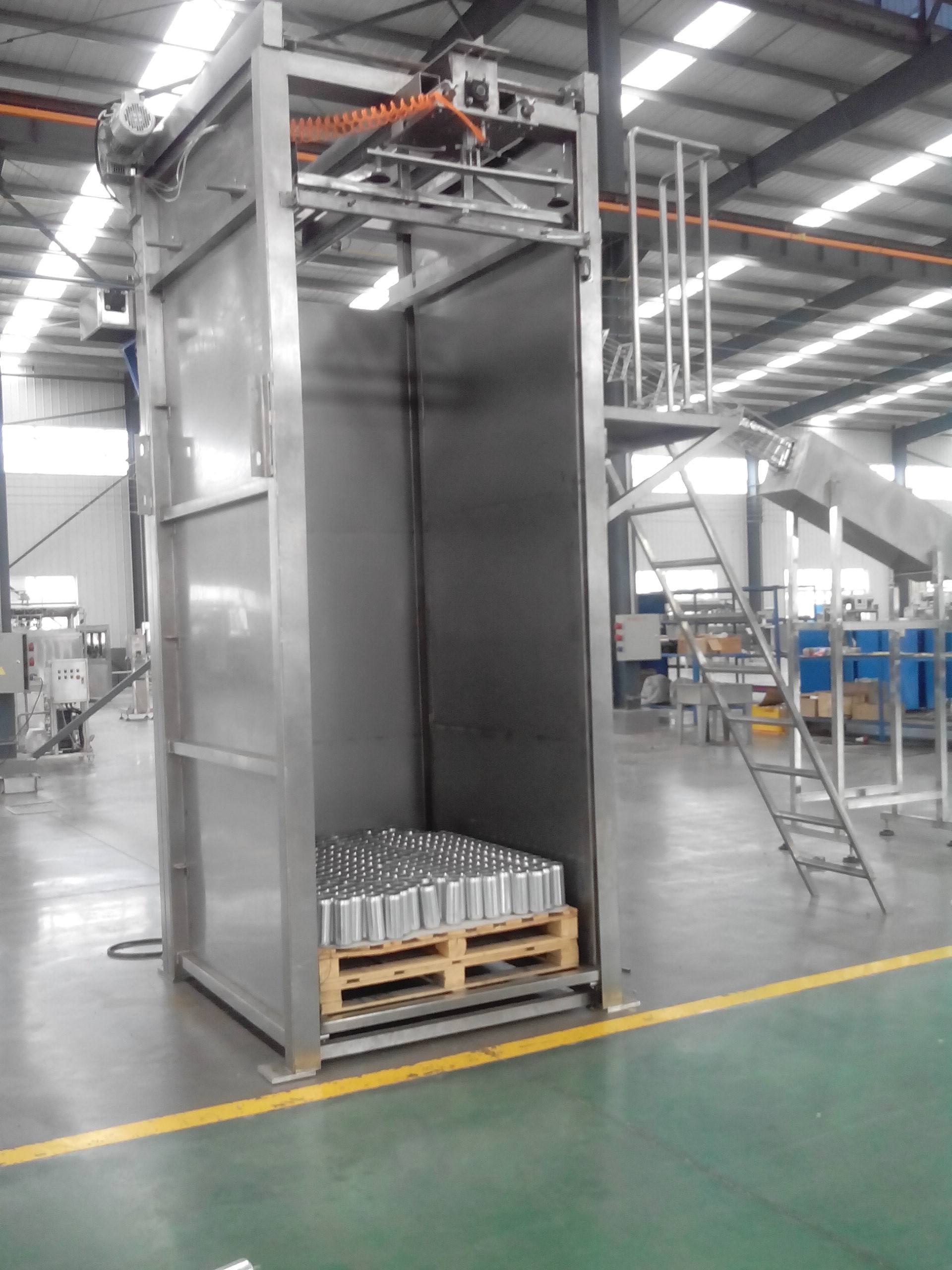

Teoria: A máquina será empilhada na pálete de latas vazias, nas camadas da roda dentada a partir de baixo e no impulso à correia transportadora

Desempenho do depalletizer

A substituição do manual pode (garrafa) descarregado que melhora a eficiência da produção

A lata vazia que empurra o tipo: O tipo do parafuso da bola que significa a ação consecutiva ou a única ação do círculo pode ser opcionalmente. Será conveniente para a operação e com aplicabilidade alta.

Usado para vários tamanhos da lata do lata ou a de alumínio

Componentes principais

Esta máquina é composta do cabeça-quadro, tabela de funcionamento de alimentação da pilha, elevando o sistema, pode empurrando o dispositivo, pode sistema de bloco, correia da malha do amortecedor, e pode descarregando a correia transportadora e sistema bonde e bonde e pneumático, etc.

Instale

Esta máquina tem sido montada já e teste antes da entrega. Assim a máquina não precisa de montar quando a máquina chega à fábrica do cliente. A máquina deve ser instalada no lugar apontado, e pô-lo sobre os mattess lisos (a máquina deve ser instalada lisamente), as peças que devem junções moer com parafuso inflando. Então a necessidade do cliente conecta todas as tubulações elétricas e de óleo.

Ajuste

Verificar a máquina inteira antes de ajustar e de comissão para evitar os danos da máquina durante o transporte influenciará a função da máquina. E confirme todos os prendedores são apertados.

Verificando o motor que corre a direção certa.

Verificando o sistema hidráulico em condições direitas e em nenhum escapamento quando o corredor da nenhum-carga da máquina. E verificando se o sistema do motorista que tem sons anormais. Último verificando o lugar das pilhas para cima e para baixo.

Este equipamento adota o tipo famoso do international no controlador programável como o componente do núcleo do sistema de controlo, a relação homem-máquina de WEINVIEW como uma janela de uma comunicação visual, perfeita para o funcionamento normal da máquina.

Esta fonte de alimentação do equipamento: 208 v60hz, ar: 0.4-0.6 ares puros do MPa. A fonte da força de vontade, suprimento de ar pronto, conectada corretamente respectivamente, abre o armário de distribuição do poder, em caso do interruptor da distribuição fechado, interrompeu a distribuição de poder, abre o interruptor de alimentação, trabalho da preparação do equipamento terminado.

Após o poder, exposição da relação da humano-máquina como segue:

através da relação que homem-máquina eu não tenho o equipamento pode ser uma série de operações, encontra a procura de nossa produção, operando-se como segue:

Clique sobre o "entrada" para entrar na tela de menu, através da tela que de menu nós podemos incorporar a imagem, para tela de menu relacionada das operações abaixo:

2. Clique “a tela manual”, a tela de menu principal, inscreva a tela manual, na imagem que nós podemos para cada operação do atuador respectivamente, executar a eliminação de erros manual, na pesquisa de defeitos, na operação manual, etc. Nota: a posse manual da tela a bandeja acima do botão, a bandeja começará aumentar, quando há um teste do frasco para detectar objetos, ou trabalho do teto da bandeja, aumentação da parada da pálete. Quando a posse a bandeja para baixo, bandeja começou a diminuir, quando mais baixo limite da bandeja ter um trabalho, queda da parada da pálete. Os servidores privados enviam o botão, mecanismo do tanque do impulso conduzido pelo servo motor, para mover-se para a frente ao correr para o ponto distante, trabalham o sinal do ponto distante, servidores privados viajam de automóvel a parada para a frente. O botão reverso dos servidores privados, servidores privados viaja de automóvel a reversão, conduz o movimento inverso do mecanismo do tanque do impulso, quando os sinais da origem ou o trabalho do ponto próximo, servidores privados viajam de automóvel a inversão da parada. Imagem manual abaixo:

3. Clique sobre o menu principal “da tela automática”, na imagem da operação automática, na imagem que nós podemos funcionamento automático do equipamento, nota: a necessidade adiantada automática da operação de ajustar imagens dos parâmetros antes, se não pode causar a falha de equipamento. Antes do estreio automaticamente, a necessidade inicializada na relação da operação manual operação do equipamento, é uma queda no botão da bandeja, a bandeja à mais baixa posição, de acordo com o botão reverso dos servidores privados ou o botão da origem, retornará ao mecanismo do tanque do impulso da origem. Retorne então à tela automática, clicam sobre o dispositivo de bota automaticamente. A corrida trabalha automaticamente o processo realiza-se como segue: a movimentação da bandeja pode aumentar, proteger o cilindro do tanque para parar de trabalhar, e quando há um teste do frasco para detectar latas, parada da pálete que aumenta, empurra as instituições do tanque sob a movimentação do servo motor, para se mover para a frente para baixo para a movimentação da corrente transportadora das latas, a corrente de transtorte latas aos procedimentos de funcionamento seguintes, quando os sinais completos do tanque ou nenhumas latas das latas do impulso da lata estão detectados, empurra as instituições do tanque para parar de trabalhar, quando nenhum menos do que latas pode empurrar a detecção de sinal das latas, empurra as instituições do tanque continua a correr para a frente, até que corrido ao sinal do ponto distante, a corrida ao sinal do ponto distante, trabalho do cilindro do cartão, atrase por um período de tempo, o trabalho da válvula do cartão, vara ao cartão, empurram as instituições do tanque começam a inverter, quando o reverso à posição da origem, válvula do cartão para de trabalhar, cartão, para proteger o cilindro do tanque para parar de trabalhar, e a bandeja continua a aumentar, ao processo seguinte do potenciômetro do impulso, após ter alcançado a tela do parâmetro ajustou o número de camadas, empurra o retorno do corpo do tanque à posição da origem, bandeja diminui automaticamente, o limite atual, corre automaticamente a uma extremidade. Imagem automática abaixo:

Clique do “o ajuste parâmetro” para incorporar os ajustes do parâmetro da tela de menu principal conectam, a relação que nós podemos a razoável a se ajustar de parâmetros de sistema internos, alcançamos as exigências ideais. Nota: “o impulso manual pode apressar-se” refere a tela manual, clica sobre “os servidores privados para a frente”, “reversão privada dos servidores”, velocidade do servo motor. O “impulso pode apressar-se” refere o estado running automático, mecanismo do tanque do impulso conduzido pela velocidade para a frente automaticamente empurrada do servo motor do tanque. “A velocidade do retorno automática” refere o estado running automático, mecanismo do tanque do impulso conduzido pela velocidade do servo motor para retornar à posição da origem. ! Pague a atenção especial ao ponto ajustado da velocidade não mais de 10000, se não danificará o equipamento. Das “a camada latas” refere latas de uma ucha tem diversas camadas, se as latas mergulham o número mudado, você deve alterar os parâmetros, ou corra automaticamente não poderá operar-se. Do “o tempo de funcionamento cilindro” refere condições de corrida do mecanismo do tanque do impulso automaticamente alcançou o lugar do ponto distante, tempo de execução do cilindro do cartão. A relação dos ajustes do parâmetro é como segue:

Clique sobre as imagens da “de parâmetros do alarme falha”, possa incorporar a relação do alarme da falha, a relação pode indicar a fonte da falha, facilitam os operadores da manutenção ordenados para fora criticam o alarme, imagem do alarme da falha abaixo;

Mantenha

É muito importante manter o depalletizer. Fazer claramente, lubrificar e manter são úteis melhorar a qualidade e prolongar a vida da máquina. Assim o pessoal da operação deve ser familiar com o princípio e a estrutura da máquina. E a necessidade do pessoal tem o sentido forte do resposibility e pode reparar a máquina a tempo e corretamente.
