Breve introdução

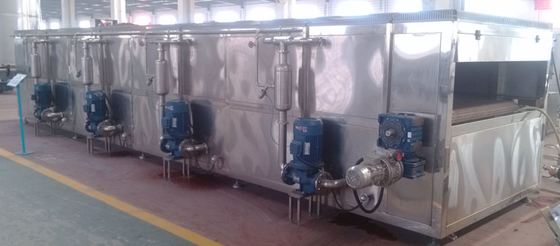

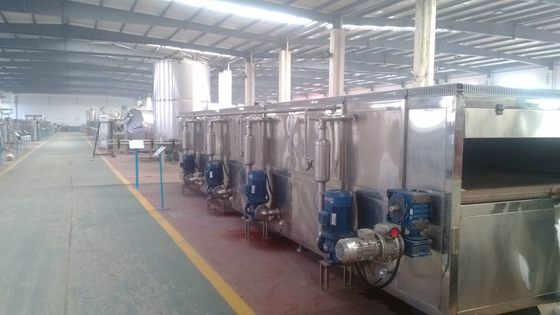

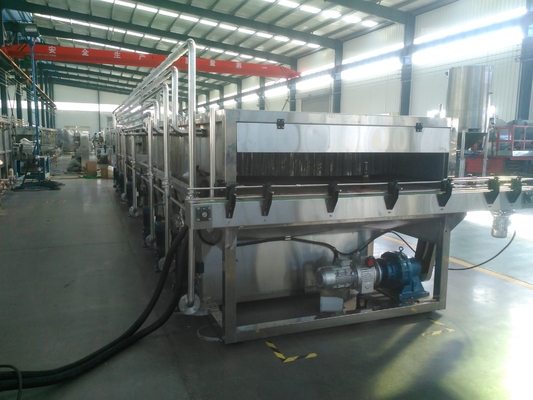

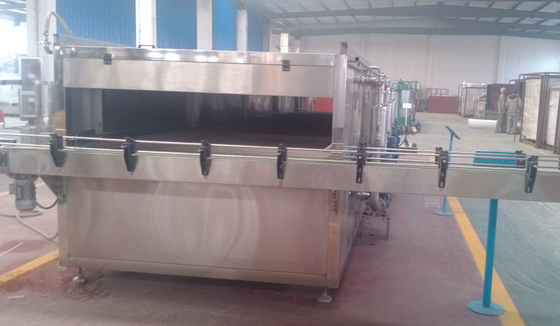

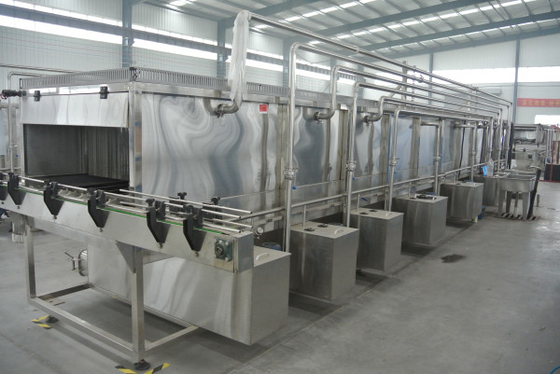

O pasteurizador do túnel da série de GD-PLG é chamado igualmente tipo de pulverização máquina de aquecimento/refrigerando da garrafa da água. Diferente do tipo diretamente de aquecimento máquina instantânea da esterilização, este pasteurizador do túnel da série poderia esterilizar o produto líquido junto com seu pacote (a garrafa de vidro ou a garrafa do ANIMAL DE ESTIMAÇÃO ou podem). Pode matar todas as bactérias que possível existe no produto ou no pacote líquido. O produto líquido e seu pacote são aquecidos a esterilizar a temperatura, mantêm esta temperatura por algum tempo, e deixam cair então a temperatura a temperatura circunvizinha pulverizando a água fresca no pacote.
Ⅱ. Parâmetros técnicos principais
(1) capacidade total: 10 000bottles/hr.

(2) temperatura final na saída na máquina: 30~35℃ (para a cerveja)

poder do total (de 3) dos motores: 27kw

Poder do redutor de velocidade no transporte da malha-correia: 1.1kw

Poder do redutor de velocidade no transporte da entrada da garrafa: 0.37kw

Poder do redutor de velocidade no transporte da saída da garrafa: 0.37kw

Poder das bombas centrífugas (8sets): 3×8=24kw

(5) pesos líquidos da máquina: sobre 6900kg

(6) dimensões totais: 19000×2100×2040mm

Ⅲ. Princípio de funcionamento

Este pasteurizador do túnel consiste principalmente em três seções: seção da seção do aquecimento, da seção da temperatura constante e refrigerar. O transporte da entrada da garrafa transfere garrafas completas na correia da malha do transporte da entrada da garrafa. Todas as garrafas na máquina são arranjadas em ordem e passam através de três seções um por um, e conseguem exigências da tecnologia de processamento. Enfim, os transportes da saída da garrafa transferem garrafas a descarregar a corrente. Seguir é descrição aproximadamente três seções no pasteurizador de GD-SJJ-4000Tunnel:

• Seção do aquecimento de água:

Há oito tanques de água separados nesta seção. A água é pré-aquecida nestes tanques pelo vapor. A água quente é bombeada em bocais acima da correia da malha pela bomba do pulverizador, e atomizada em garrafas completas. A temperatura em garrafas é levantada gradualmente a fim reduzir a perda de sabor no produto líquido influenciado pela alta temperatura. A água reciclada retorna aos tanques de água.

(1) seção da temperatura constante (seção da esterilização)
Esta seção está esterilizando a seção, que a temperatura é sobre 60℃. É igualmente uma seção da temperatura constante. Há um tanque de água, e a água é aquecida a esterilizar a temperatura pelo vapor. A água quente é bombeada aos bocais acima da correia da malha, e atomizada em garrafas completas. Uma temperatura da água dos controles de sistema de controlo da temperatura automaticamente. O princípio de funcionamento deste sistema é regular o caudal do vapor neste tanque com uma válvula pneumática do assento do ângulo, na base da diferença da temperatura detectada pelo instrumento de controle da temperatura. Você poderia regular a velocidade infinita reduz-se para mudar velocidade running da correia da malha, a fim mudar o tempo da esterilização. Observação: Não regule sua velocidade quando a máquina interrompeu.

(2) seção refrigerando
Esta seção consiste na refrigerar-área morna da água e na refrigerar-área do água da torneira. Há um tanque de água sob a área refrigerar de água da torneira. O água da torneira é bombeado em bocais acima da correia da malha e atomizado em garrafas. Este é procedimento refrigerando final. A água reciclada desta área é aquecida na água morna e bombeada para aquecer a refrigerar-área da água. Este é primeiro procedimento refrigerando.

1. Porque esta máquina é demasiado longa, nós dividimo-la em duas porções para transportá-la. O usuário poderia montá-los em uma unidade integrada em sua oficina. O usuário instalará a máquina inteira em uma terra dura & nivelada. E instale então todas as bombas do pulverizador, encanamentos da água, motores e todos os redutores de velocidade.

2. instale transportes do entrada/saída das garrafas. Regule placas pectinate para nivelar a correia da malha, a fim assegurar as garrafas entradas ou output lisamente.

3. conecte os encanamentos do vapor, os encanamentos do ar comprimido (0.4~0.6Mpa) e os encanamentos da água.

4. conecte cabos distribuidores de corrente, circuitos de controle bondes e circuitos do instrumento.

5. adicione o lubrificante em redutores de velocidade. O redutor de velocidade infinito usará o tipo UB-1 do lubrificante.

6. Há 16 rodas de roda dentada no eixo da movimentação quadrado e 8 rodas de roda dentada no eixo traseiro. Somente uma roda de roda dentada é fixa no ponto central dos eixos no sentido do eixo. Todas rodas de roda dentada restantes são arranjadas no afastamento proporcional em eixos e o móvel em seu sentido do eixo, a fim compensar a expansão do calor da correia da malha, mantém um bom trabalho do joggle entre a correia da malha e as rodas de roda dentada.

7. ligue individualmente os motores para o transporte de correia da malha, os transportes do entrada/saída da garrafa e as bombas no curto período de tempo, a fim verificar a exatidão do sentido revolvendo de todos os motores.

8. comece o transporte de correia da malha corrê-lo por aproximadamente 30 minutos em uma mais baixa velocidade. Verifique a correia da malha se está correndo lisamente. E acelere então sua velocidade gradualmente à velocidade avaliado de acordo com o tempo da esterilização exigido. Delimite a velocidade da correia da malha conforme produtos diferentes.

9. comece transportes do entrada/saída da garrafa. Verifique-os se estão correndo lisamente. Regule suas velocidades running de acordo com saídas reais.

10. o água da torneira é compensado nos tanques de água na máquina um por um através dos encanamentos na seção refrigerando. Quando o nível de água alcança a determinado porto do excesso, ligue todas as bombas do pulverizador, a fim verificar todos os bocais se são obstruídos, verificam a circunstância deatomização.

11. gire sobre a válvula no encanamento do ar comprimido. Regule o redutor de pressão para manter a pressão de ar em 0. 4Mpa.

12. Ajuste a temperatura da esterilização e o alarme da temperatura (temperatura de limite superior e temperatura de mais baixo limite) regulando o sistema de controlo da temperatura de acordo com a exigência do processo. Gire sobre a válvula de vapor e regule o parâmetro no instrumento do PID (geralmente, este parâmetro foi ajustado antes da entrega), a fim estabilizar a temperatura da água dentro de ±1℃ em torno de ponto ajustado (temperatura).

13. Aqueça a água nos tanques de água à temperatura exigida.

14. Pare todos os motores e desligue a válvula de ar, quando todos os trabalhos de regulamento foram terminados.

Ⅴ. Operação e manutenção
A. Operação
1. ilustração para a função do painel
Botão do ajuste de temperatura mim: este botão controla a válvula magnética do vapor no primeiro tanque de água na seção do aquecimento.

Se a temperatura da água é menos do que o ponto de ajuste sobre 1℃ (esteve ajustada pelo fabricante), a válvula magnética do vapor está girada sobre para a água do calor. Se a temperatura da água é mais alta do que o ponto de ajuste sobre 1℃ (esteve ajustada pelo fabricante), a válvula magnética do vapor estaria desligada para parar o calor.
Observação: Se você precisa de restaurar a temperatura da água, você poderia pressionar botões de q ou de p no painel do controlador de temperatura para restaurá-lo sob modo running. A área da indicação de SV (valor de ajuste da temperatura) glinting quando você restaura o valor. Botão AJUSTADO do】 do 【da imprensa para incorporar um valor se o valor indicado é apropriado. Leia por favor o manual do instrumento para o controlador de temperatura com cuidado antes que você precise de alterar outros parâmetros.
.
